始めにお読みください。

前回 からの続きです。

ここからはペンライト、ラジオペンチが必要になります。

「マザーボードにケースのケーブルを接続」します。

まずは、ケース側でオーディオ接続を有効にするHD AUDIOからです。

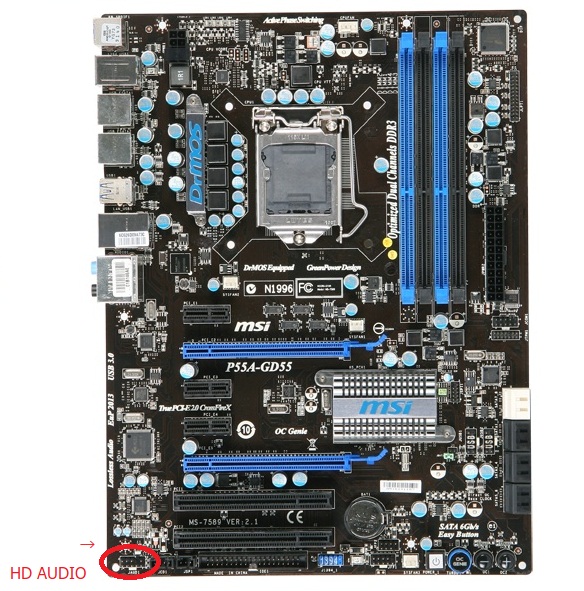

挿す場所はこちら、

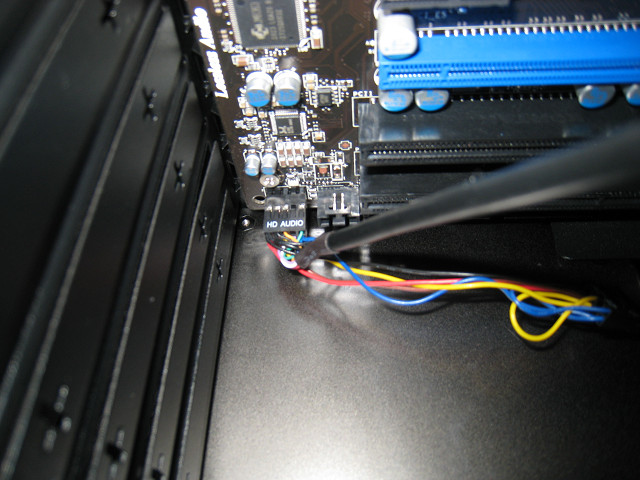

挿すとこんな感じに。

ちなみに、もう一つ「AC.97」という名前のオーディオ接続がありますが、
こちらは古い方なので接続しません。

---

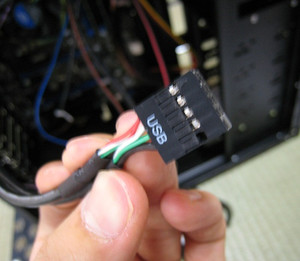

次は、ケース側でUSB接続を有効にするUSBです。

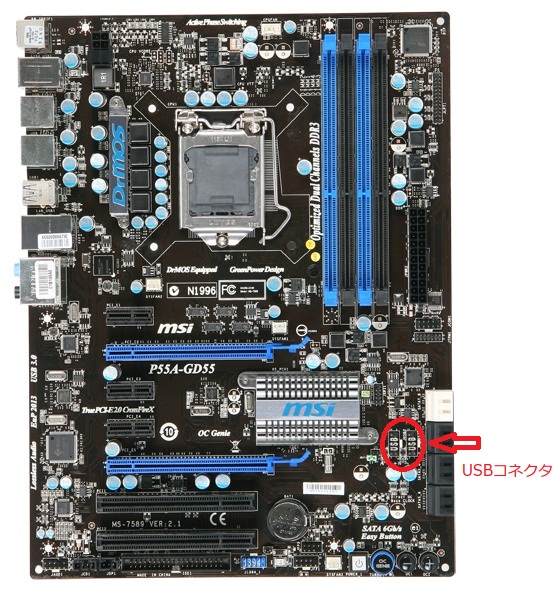

挿す場所はこちら、

２ヶ所ありますがどちらでも構いません。

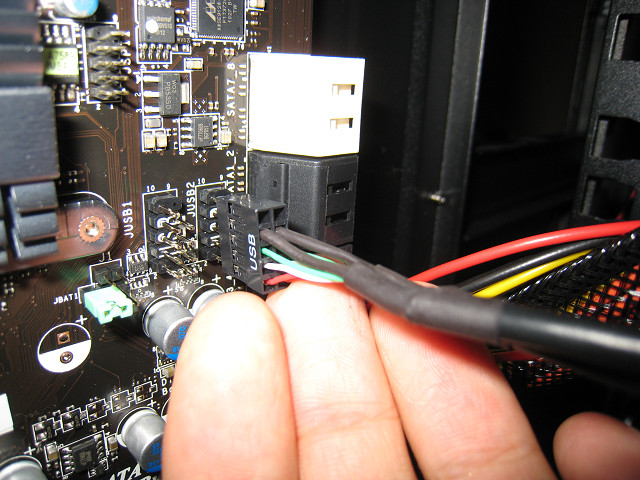

挿すとこんな感じに。

この写真はちゃんと挿し込んでいませんね･･･

---

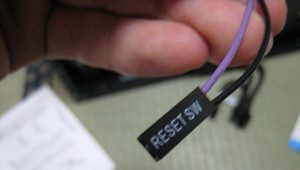

次は、ケースのリセットスイッチを有効にするRESET SWです。

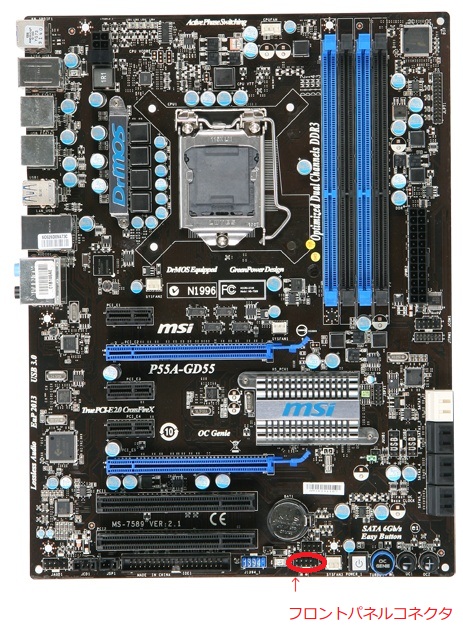

挿す場所はこちら、

似たようなのが上にありますが下を使います。

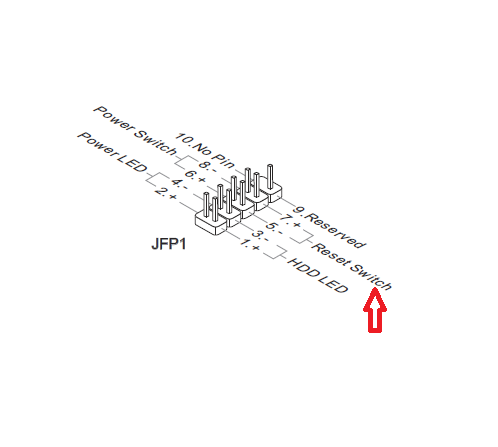

拡大すると、

矢印の場所になります。

ちなみに＋－がありますが、スイッチ類のケーブルは関係はありませんが、

念のためですが基本的に赤いケーブルは＋、黒は－です。

なのでどちらか片方わかればいいので簡単です。

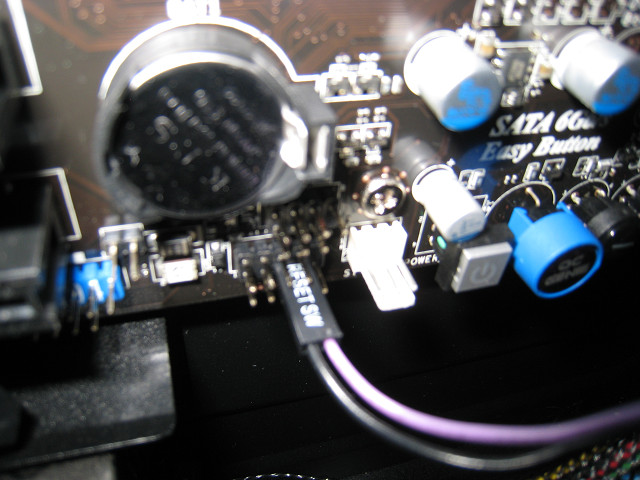

挿すとこんな感じに。

---

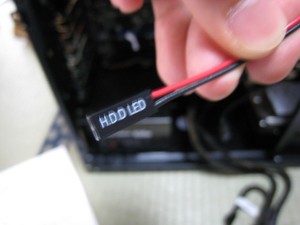

次は、HDDが動作している時、LEDを点灯させるH.D.D LEDです。

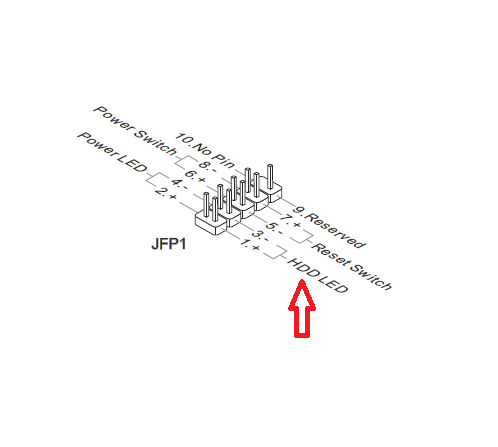

挿す場所は、先ほどと同じフロントパネルコネクタの

矢印の場所になります。

こちらは＋－の区別が必要なので慎重に接続してください。

挿すとこんな感じに。

---

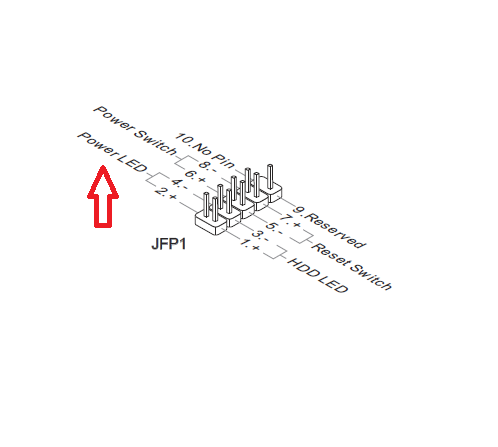

次は、電源が入っている時、LEDを点灯させるPOWER LEDです。

挿す場所は、先ほどと同じフロントパネルコネクタの

矢印の場所になります。

こちらも＋－の区別が必要なので慎重に接続してください。

挿すとこんな感じに。

---

次は、電源入れるスイッチを有効にするPOWER SWです。

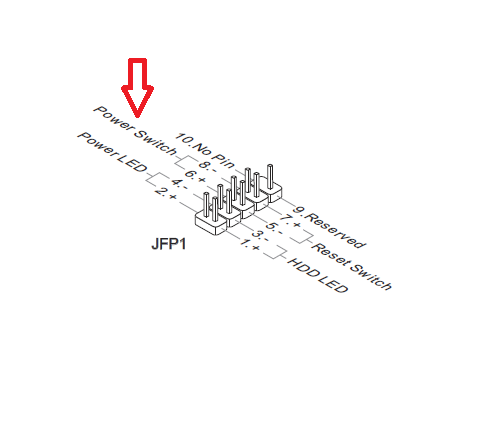

挿す場所は、先ほどと同じフロントパネルコネクタの

矢印の場所になります。

こちらはスイッチ類なので＋－の関係はありません。（念のためですが基本的に赤ry

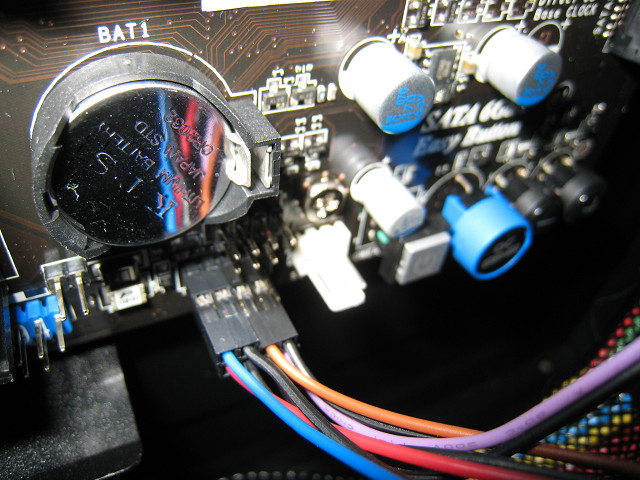

挿すとこんな感じに。

---

最後は、CPU冷却装置のファンを動かすCPU_FANです。

ごめんなさい、現物の写真がありません。　CPU冷却装置に付いてあります。

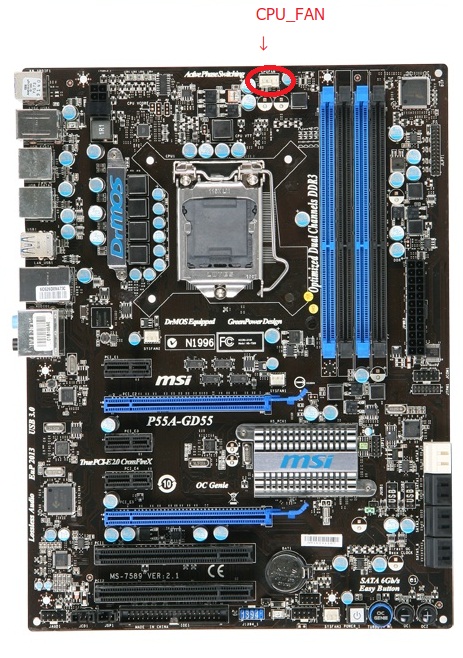

挿す場所はこちら、

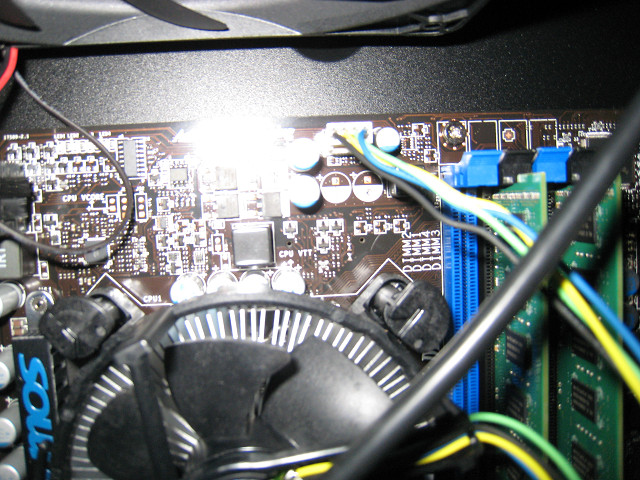

挿すとこんな感じに。

---

-追記 6/9-

ごめんなさい、まだケースにあるケーブルがありました。

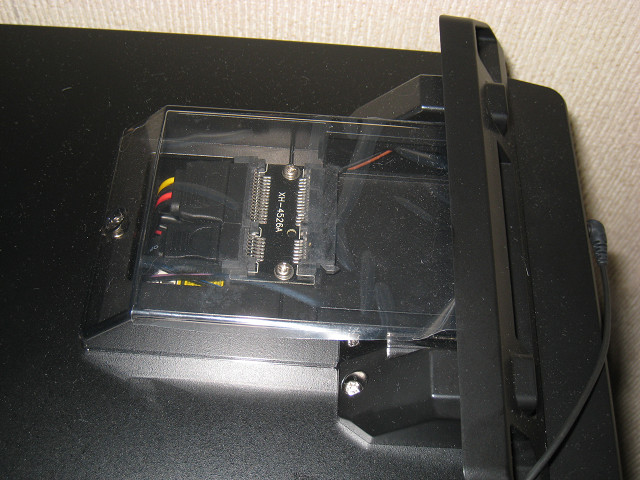

2.5インチビルトインホットスワップベイのS-ATA接続端子です。

ちなみにここです。

2.5インチのHDDやSDDが接続できます。

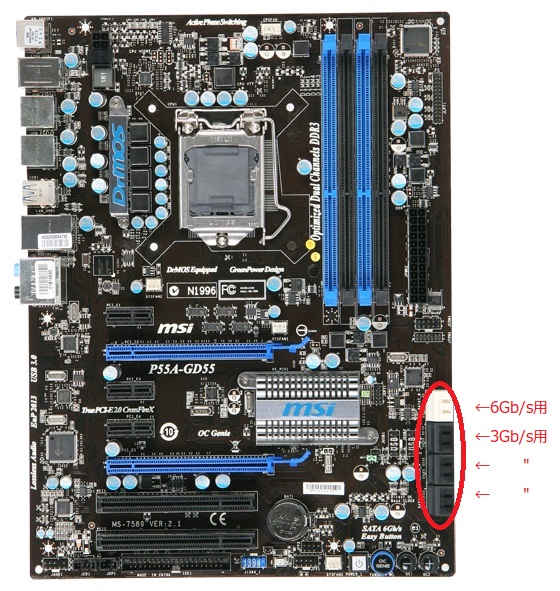

挿す場所はこちら、

真上からの写真なので分からないですが、
1箇所に2つ接続部分があり、合計8箇所接続できます。

白い場所が6Gb/s用です。ですが3Gb/sの製品でも接続は可能です。
黒い場所が3Gb/s用です。6Gb/sの製品は接続できません。

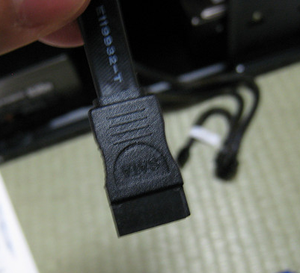

そして、今接続するS-ATA接続端子は3Gb/s用なので黒い所に接続します。

こんな感じです。

---

最後に、設置したHDDと、DVDドライブをS-ATA接続します。

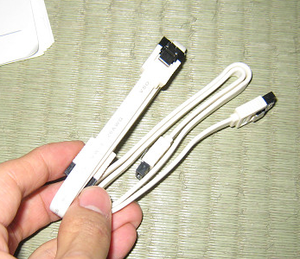

このケーブルはマザーボードに付属していた、6Gb/sのS-ATAケーブルです。
（ちょうど2本付き）

ですが私の接続するHDD、DVDドライブは、
3Gb/s用の製品なので接続はできますが速度の意味は無いです。

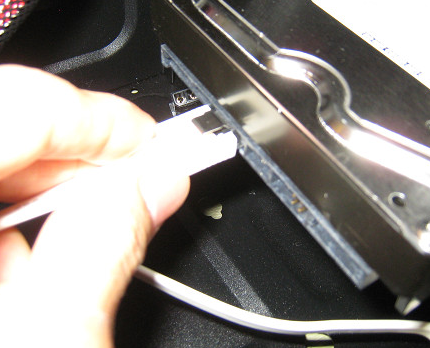

まずはHDDに接続しました。

カチッとなるまで挿しましょう。

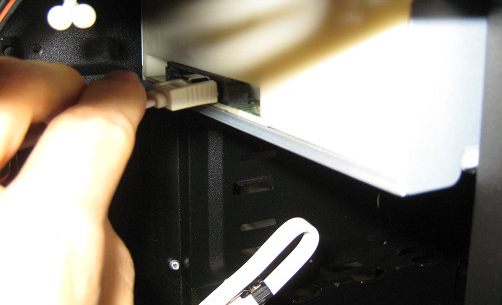

後はDVDドライブにも、

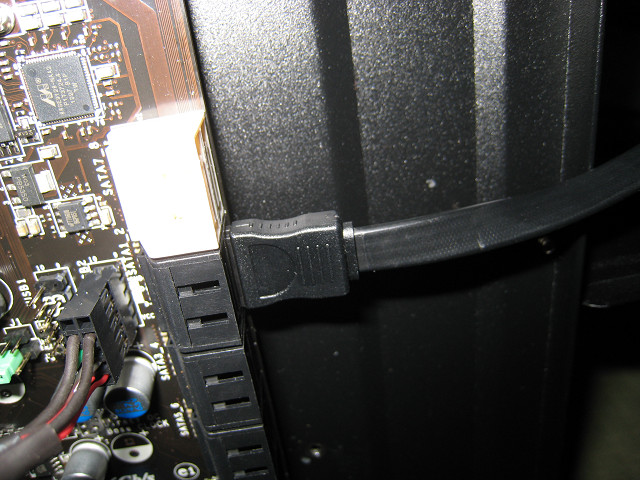

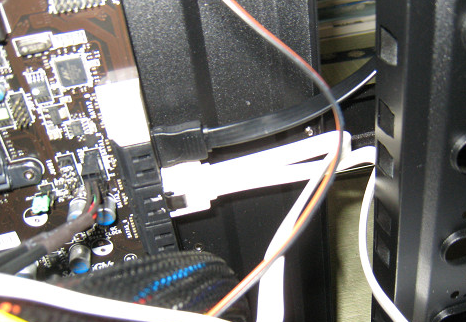

マザーボード側はこんな感じに、

3Gb/s用に接続しています。

以上です。



次回はグラフィックボード設置と電源ユニットケーブル接続編 です。
