始めにお読みください。

近くにパーツ屋があって感激です！

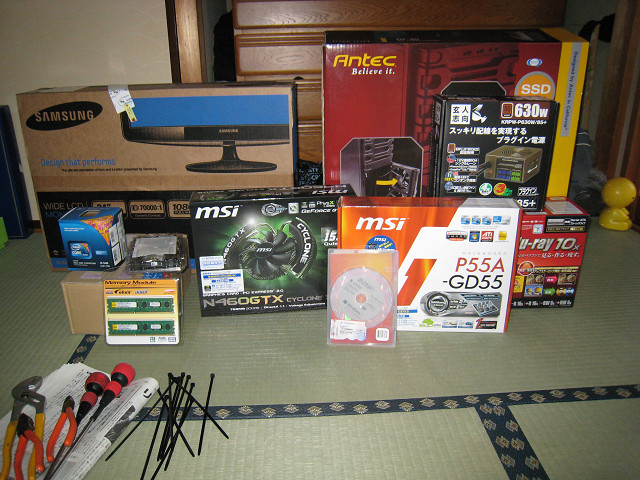

パーツはメインだけを紹介します

ケース      　：Antec製 DF-30          (ミドルタワー

マザーボード：MSI製 P55A-GD55　　（ATX

グラフィックボード：MSI製 N460GTX Cyclone OC     (PCI Express x16接続

CPU　　　　　：インテル製 Core i3 540                    (チップセットはLGA1156

OS　　　　　　：windows7 home premium                  (32bit

他は、メモリー２Ｇ x2、電源ユニット、HDD、DVDドライブ、ディスプレイです。

道具は　プラスドライバー、ラジオペンチ、ペンライトが必須です。

～ケース～

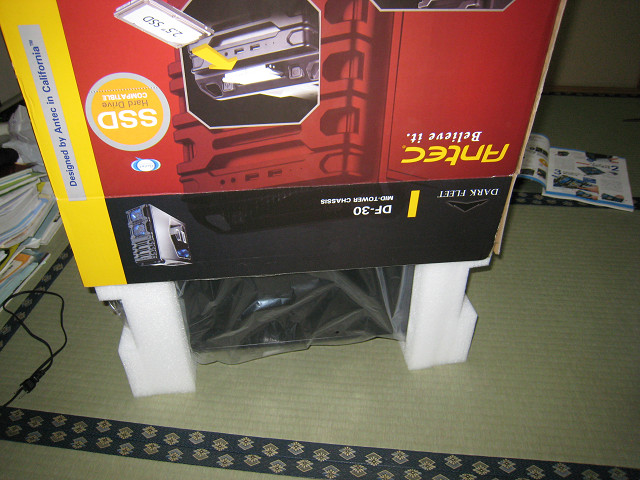

まずはケースを取り出します。

箱を上に上げて取り出すと良いです。

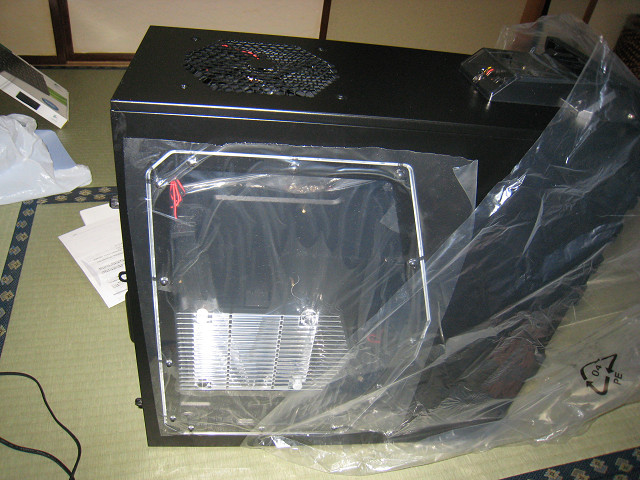

カバーを取りました。

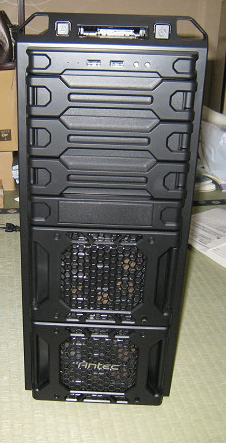

表

裏

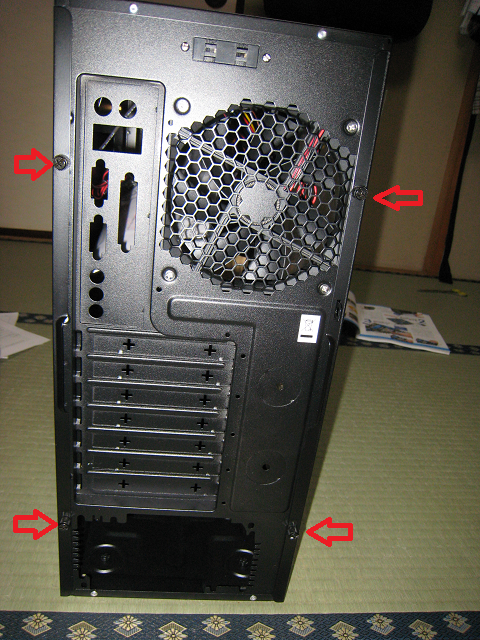

ケースの両サイドのパネルを外すので矢印の４つのネジを外します。

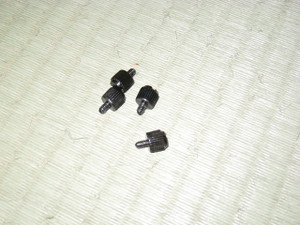

手で回せるタイプです。

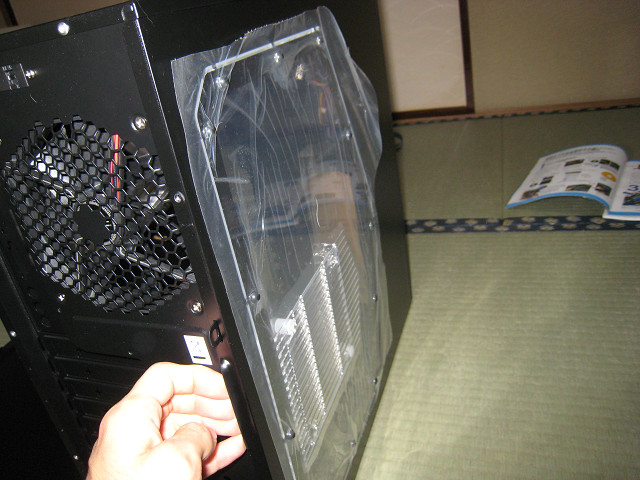

パネルのはずし方は、取っ手をつかみ、手前に引くだけです。
（わからずに横に引っ張っていて苦戦しました・・・

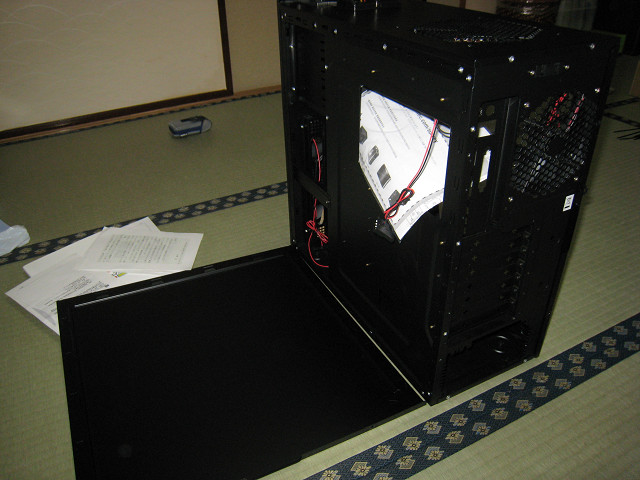

もう片方も同じ方法で

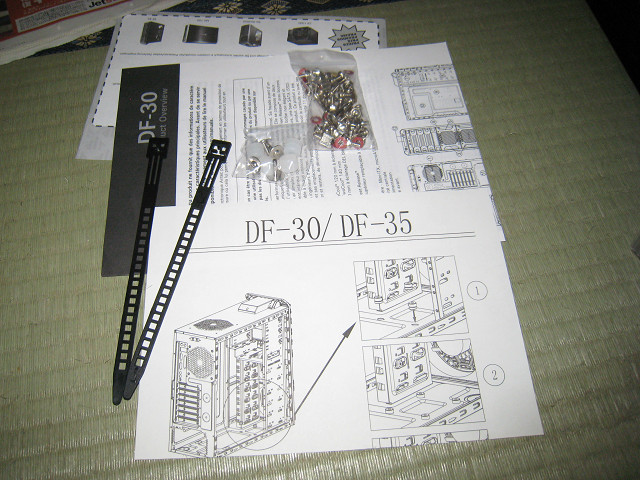

中に入っている説明書などを回収

内容は、ネジ、コードを束ねるバンド、説明書です。
（あとはケースと説明書の間に挟まれていたケース保護用？の紙）

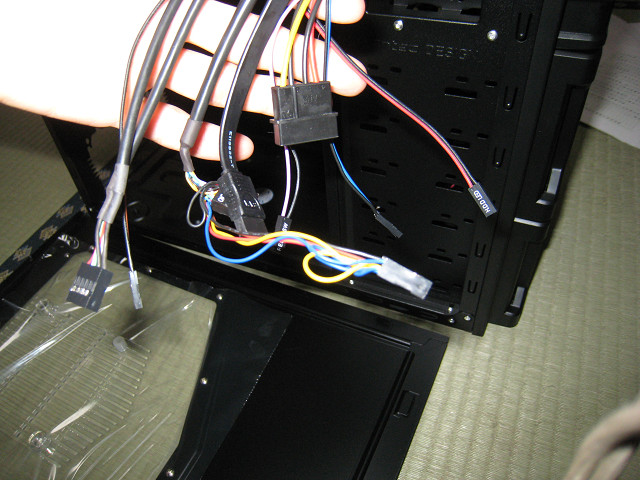

ケースのコードです。

　　　　　　　　～マザーボードに接続用～

（これはケースのスイッチやLED、接続端子を使うためのものです）

Power SW　　　（電源スイッチ

ResetSW　　　　（リセットスイッチ

Power LED　　（電源LED

H.D.D LED　　　（HDDLED

USB   　　　　　（USB接続端子

HD AUDIO　&　AC.97　　（オーディオ接続端子　

↑は２つありますがマザーボードによってどちらかを使います（私の場合はHD AUDIOでした)

シリアルATA　　（ホットスワップベイ用です

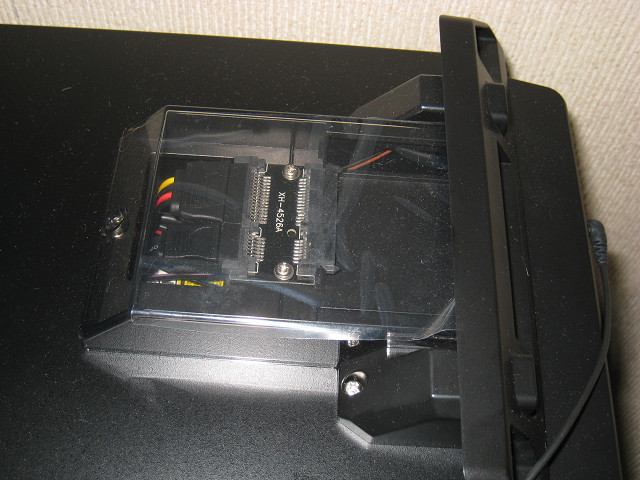

↑こちらがホットスワップベイです　2.5インチのHDDを外付けとして扱えます。

　　　　　　　　～電源ユニットに接続用～

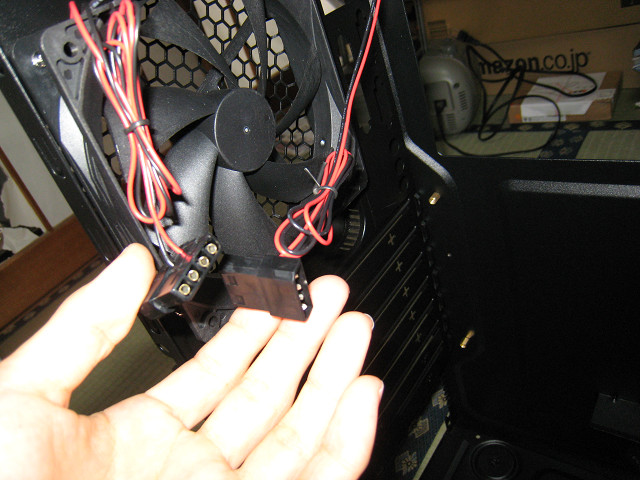

４ピンコネクタです。

（ファン用で４つ、ホットスワップベイ用で１つで）　合計５つありました。

この４ピンコネクタは名前がビミョーで、

ペリフェラル４ピンコネクタ、電源とも言われています。



次回はケースに設置編です。
